Dossier Régiolis
Alors que les nouvelles rames Régiolis d'Alstom commencent petit à petit à essaimer dans les différentes Régions qui en ont fait l'acquisition, Transport Rail vous propose son dossier sur cette gamme d'automotrices électriques ou bimodes qui succède à l'AGC de Bombardier. Commandé à ce jour à un peu plus de 200 exemplaires, ce matériel doit non seulement poursuivre le renouvellement des trains régionaux mais aussi entamer celui des Intercités sur les lignes en traction thermique. Néanmoins, la faiblesse des commandes, par rapport à un marché de 1000 éléments, témoigne de la situation difficile du transport régional à court de financement, et proie des partisans d'un report massif sur la route.
A vos commentaires !
Picardie : les Régiolis sur Paris - Boulogne
Face au vieillissement des BB67400 assurant la traction entre Amiens et Boulogne de ces trains Intercités, la SNCF et la Région Picardie ont convenu d'un accord pour engager rapidement le renouvellement du matériel de ces trains qui complètent l'offre Paris - Amiens qui est assurée évidemment en traction électrique avec des BB15000 et des BB22200.
Port le Grand - 28 avril 2013 - La BB67600, un peu défraichie, emmène un Intercités sur l'axe Paris - Boulogne entre Abbeville et Noyelles. Les Régiolis vont venir diminuer les prestations de ces machines essoufflées.© transportrail
En attendant les affectations de Régiolis commandés par l'Etat au titre des Trains d'Equilibre du Territoire, ce sont les rames commandées par la Région Picardie pour les relations TER qui sont engagées ainsi que quelques rames Basse-Normandie louées temporairement par Intercités. Etrange mécanique qui semble répondre à une logique d'urgence...
D'une capacité de 316 places en unité simple soit 632 en rame double, elles offrent moins de places assises que les rames de 9 voitures Corail (732 places). Aussi sont-elles engagées sur des trains de journée moins fréquentés. Pour l'instant, 2 allers-retours sont prévus du lundi au samedi.
- 2013 Paris Nord 10h35 - Boulogne sur mer 13h01
- 2035 Paris Nord 19h31 - Boulogne sur mer 22h01
- 2008 Boulogne sur mer 6h53 - Paris Nord 9h29
- 2026 Boulogne sur mer 14h57 - Paris Nord 17h29
Le dimanche, une seule rotation est assurée : 2014 Boulogne sur mer 9h59 - Paris Nord 12h29 et retour au 2017 Paris Nord 13h17 - Boulogne sur mer 16h31.
L'emploi des Régiolis mieux motorisés et surtout l'abolition du relais traction d'Amiens procure au total un gain de temps de l'ordre de 16 minutes par rapport aux horaires du service 2014.
Régiolis en Pays de la Loire
A chacun son inauguration. Les deux premiers parmi 20 Régiolis ont été livré et présenté à la Région Pays de la Loire : il s'agissait de deux éléments bimodes Ces rames circuleront sur Nantes - La Rochelle, Nantes - Cholet et Angers - Cholet. Cette commande comprend 10 rames bimodes et 10 rames purement électriques, toutes en version 4 caisses.
Un des premiers Régiolis destinée à la Région Pays de la Loire, ici en version bimode, avec les couleurs retenues par cette autorité organisatrice. La découpe du bleu frontal semble provisoire, du moins l'espère-t-on... (cliché X)
Régiolis : le point sur les premiers déploiements
A fin juillet 2014, 25 rames Régiolis avaient déjà été livrées :
- 5 B83500 à 4 caisses en Alsace
- 5 Z51500 à 4 caisses en Aquitaine
- 4 B84500 à 4 caisses en Lorraine
- 3 B83500 à 4 caisses en Midi-Pyrénées
- 2 B84500 à 6 caisses en Basse Normandie
- 6 B84500 à 6 caisses en Picardie
Le service des nouvelles rames produites par Alstom a débuté le 22 avril dernier en Aquitaine sur la liaison Bordeaux - Agen puis en juillet en direction de Hendaye. La Région prévoit d'engager ensuite ce matériel sur les lignes Bordeaux - Pau et Bayonne - Pau en fin d'année. En 2015, les relations avec Angoulême et Le Verdon devraient elles aussi recevoir les Régiolis, qui pousseront vers la sortie les dernières rames Corail et les automotrices Z7300.
Toujours le 22 avril, en Lorraine, les nouvelles rames Métrolor faisaient leurs débuts entre Nancy et Saint Dié. Les prochaines affectations concerneront également les lignes vosgiennes puisqu'elles apparaîtront sur Nancy - Epinal, Saint Dié - Epinal et Nancy - Contrexéville. En ligne de mire, les derniers X4750 et les RRR, par jeu de décalage.
Le 25 avril, la Picardie mettait en service ses premiers éléments à 6 caisses sur l'axe Paris - Laon où les rames Corail emmenées par des BB67400 voient poindre le terme de leur carrière. La Région espère pouvoir réduire de 10 minutes le trajet Paris - Laon (aujourd'hui en 1h32) grâce aux performances du Régiolis qui devrait en principe généraliser l'usage de la traction électrique de Paris à Crépy en Valois.
Le 28 avril, l'Alsace engageait ses premiers éléments à 4 caisses sur Strasbourg - Sarreguemines et Strasbourg - Saint Dié. La Région envisage de redistribuer son parc d'engins thermiques, notamment pour suivre l'évolution du trafic, comme sur Colmar - Metzéral : elle pourrait se séparer d'une partie de ses X73500 devenant insuffisamment capacitaires même en UM3. Le sort des Corail 200 n'est pas encore scellé, mais l'option du Régiolis à 200 km/h fait partie des possibles étudiés par la Région, à condition de dégager une capacité suffisante pour la très fréquentée liaison Strasbourg - Bâle.
Le 15 juillet, Midi-Pyrénées inaugurait ses Régiolis sur la relation Toulouse - Ax les Thermes. Les engins bimodes seront également déployés l'année prochaine sur le quadrant nord-est vers Mazamet et Albi.
Enfin, le 16 juillet, les éléments 6 caisses de Basse-Normandie entraient sur leur unique terrain que constitue la radiale Paris - Granville, où ils vont remplacer les X72500, dont la rénovation est envisagée pour remplacer, par décalage, les derniers X4750. Pour l'instant, la Basse Normandie est la seule Région qui s'orienterait vers la rénovation des pionniers du TER, dont les défauts de conception continuent de grèver la disponibilité.
Nouvelles mises en service du Régiolis
Durant l'été, les premiers Régiolis livrés en Région ont été mis en service. Après Aquitaine, Lorraine et Alsace, c'est en Midi-Pyrénées et Basse-Normandie que le nouveau matériel d'Alstom est engagé en service commercial : à Toulouse, le 15 juillet, sur la ligne Toulouse - Latour de Carol (trains 871455 / 871458) avec le B 83521 et le lendemain avec 2 éléments 6 caisses sur la liaison Paris - Granville (trains 3430/3431). En Aquitaine, l'autorisation d'exploitation en unité multiple a été accordée, ce qui va amplifier l'arrivée de ce matériel sur les dessertes autour de Bordeaux.
Coradia Liner / Omnéo Premium : la succession des Corail ?
Au salon européen de la mobilité Transport Public Expo qui a fermé ses portes aujourd'hui, Alstom et Bombardier poussaient chacun leurs arguments pour défendre leur produit sur le marché des Intercités et du renouvellement des trains Corail. Si Alstom a déjà reçu une commande de 34 Régiolis bimodes revisités, baptisés Coradia Liner, pour les lignes partiellement en traction thermique, les dessertes au départ de Paris vers la Normandie, la Picardie, le Massif central ainsi que la transversale sud restent à arbitrer.
Bombardier se positionne clairement sur le segment des dessertes du grand Bassin Parisien, en ciblant principalement les liaisons Paris - Normandie et probablement aussi celles vers la Picardie, où le besoin de grande capacité est manifeste. Sur la base du Régio2N, un travail portant sur l'aménagement intérieur, le service à bord, la gestion des flux, des bagages et les performances de la rame a été engagé sous l'appellation Omnéo Premium.
Déclinaison Grandes Lignes du Régio2N, l'Omnéo Premium veut miser sur son architecture à 2 niveaux pour proposer un haut niveau de confort et accompagner la hausse du trafic sur les liaisons classiques. (image de synthèse Bombardier)
Les plateformes d'intercirculation, les escaliers et une vue de la salle basse : des espaces larges pour faciliter la circulation des voyageurs armés de bagage, le point faible des voitures Corail. (image de synthèse Bombardier)
Sur les documents présentés, la grande largeur des caisses du Régio2N peut être mise à profit à la fois pour offrir un niveau de confort au moins équivalent aux voitures Corail et faciliter la circulation des voyageurs - et de leurs bagages - dans le train, tout en augmentant la capacité d'emport grâce à la formule à deux niveaux, en offant de 400 à 475 places sur 110 m dans les options les plus confortables. L'aptitude à 200 km/h cible clairement la liaison vers la Normandie, où des sections à cette vitesse existent déjà, et dans la perspective de la réalisation du tronçon prioritaire de LNPN, entre Paris et Mantes la Jolie au cours de la carrière du matériel qui succédera pour les années 2020-2060 aux voitures Corail : on peut tout de même espérer que cette ligne nouvelle d'une cinquantaine de kilomètres pourra être mise en service d'ici 40 ans...
Alstom de son côté mise sur la carte du Régiolis et capitalise sur la première commande de 34 unités pour approfondir la réflexion et développer sur cette plateforme une version Intercités. En particulier, le constructeur mise sur une version à 10 caisses de 175 m de long, offrant également de 400 à 475 places selon les choix d'aménagement et de service à bord (y compris un service bar et une restauration à la place en première classe). En comparaison, 7 voitures Corail ex-Téoz offrent 400 places.
Alstom extrapolerait une version Grandes Lignes sur la base du Coradia Liner qui constituerait le "petit frère" du Régiolis déjà commandé à plus de 170 exemplaires par les Régions pour les TER : un peu moins de portes pour créer plus d'espaces de voyages et des services à bord sur une rame de 10 caisses lobngue de 175 m, reposant sur 12 bogies dont 4 motorisés. Alstom et Bombardier misent ensemble chacun sur leur produit, sur les possibilités de synergies sur la maintenance. (image de synthèse Alstom)
A l'intérieur du Coradia Liner, Alstom vise un niveau de confort et d'aisance à bord au moins équivalent à celui des voitures Corail qui, 35 ans après leur livraison, restent encore une référence. (image de synthèse Alstom)
L'industriel français semble s'inspirer de la démarche engagée par le suisse Stadler, qui avait déjà présenté voici deux ans à Innotrans avec le Flirt habillé aux couleurs de la liaison Léo Express des chemins de fer tchèques pour une liaison Intercités haut de gamme.
Présentation à Innotrans 2012 par Stadler du Leo Express sur la base de son automotrice régionale Flirt : une version allongée à 6 caisses, avec une seule large porte par face pour augmenter la capacité assise et augmenter le pas de siège. © transportrail

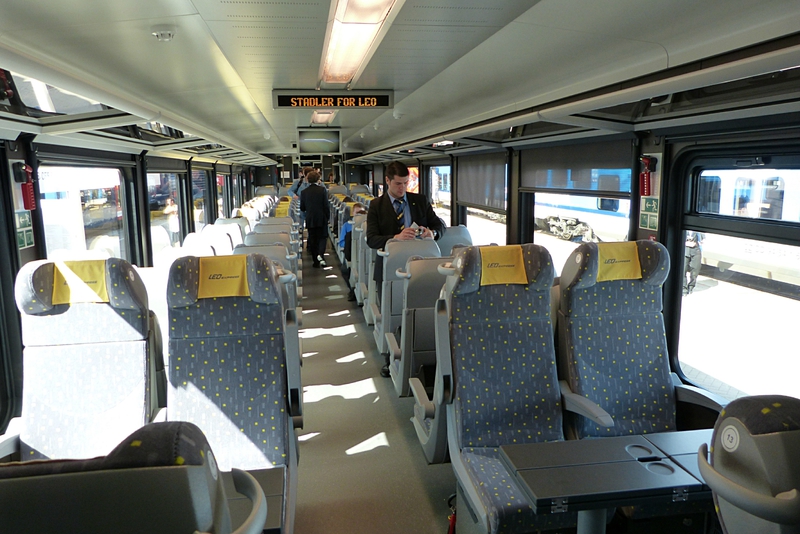

A l'intérieur de Leo Express, dans une salle de seconde classe : les chemins de fer tchèques ont également demandé une première classe et une "premium" à très haut niveau de prestation. La plateforme du Flirt a été réutilisée mais il est bien difficile de pouvoir considérer le produit Leo Express comme une automotrice régionale. © transportrail
Alstom mise d'abord sur les liaisons Paris - Toulouse et Paris - Clermont Ferrand où la formule à deux niveaux est hors-jeu. En revanche, il ne renonce pas aux liaisons du Bassin Parisien en proposant des versions de 140 et 175 m dont les capacités approchent celles de l'Omeo Premium de Bombardier, dépassant en UM2 les 740 à 760 places des compositions Corail actuellement engagées (740 places vers Cherbourg avec des B10tu à 80 places en 2nde classe, 760 places vers Le Havre avec des B11tu à 88 places en 2nde classe).
Une nouvelle bataille - pacifique car uniquement ferroviaire - de Normandie en préparation ? Ou un "gentleman agreement" avec la bénédiction de l'Etat au titre du redressement productif entre les deux industriels pour se partager les dessertes ?
Vous pouvez également consulter notre proposition de schéma directeur des TET.
Matériel roulant : une affaire de gabarit
C'est la révélation du jour de nos médias favoris, suivant un article d'un hebdomadaire satirique, dont on ne savait pas jusqu'à ce jour qu'il faisait foi en matière ferroviaire, au point que les présidents des deux EPIC sont montés au créneau pour un exercice de communication toujours difficile quand il s'agit de faire un peu de sensationnalisme pour réveiller les français au petit matin.
"La SNCF a commandé des trains trop larges et ça va coûter 80 M€" : voilà en substance le message entendu ce matin sur les différentes ondes et dans les journaux.
Sauf que la vérité est un peu plus complexe que ce "scoop".
Non, la SNCF n'a pas commandé de trains trop larges. Le cahier des charges du Régiolis et du Régio2N, comme ce fut le cas précédemment avec le Francilien, a indiqué le gabarit admissible par le réseau ferroviaire français et les normes de maintenance de la voie. Jusque là, rien à dire.
Bordeaux Saint Jean - 4 juillet 2013 - Le Régiolis exporte des contraintes de gabarit, notamment en partie basse, sur l'infrastructure et révèle l'ampleur de décennies de maintenance insuffisante sur les quais du réseau ferroviaire. © S. Meillasson
Or, le vieillissement du réseau fait que la voie, mais aussi quantité d'ouvrages d'art et les quais, ont tendance à bouger, sans que cela mette en péril la sécurité des voyageurs. Simplement, une voie qui supporte des trains faisant entre 17 et 22 tonnes par essieu, posée sur du ballast, a naturellement tendance à bouger, verticalement et transversalement. C'est physique.
Ce qui devient plus problématique, c'est quand les nouveaux matériels roulants, pour améliorer le confort à bord (sièges et couloirs plus larges) vont chercher les limites admissibles du gabarit. Ces nouveaux trains révèlent les "non-conformités latentes de l'infrastructure". Pourquoi latentes ? Tout simplement parce que les anciennes générations de matériel étaient plus étroites, sans optimiser l'usage du gabarit. Par exemple, en Ile de France, la Z2N fait 2,82 m de large avec des caisses longues de 26,4 m. En revanche, le Francilien, avec ses caisses de 13,2 à 16,5 m atteint 3,06 m de large. Ce qui ne se voit pas au passage d'une Z2N se voit au passage d'un Francilien. C'est la même chose avec le Régio2N... et de façon plus subtile avec le Régiolis : ce dernier est, à hauteur d'épaule de voyageur, plus étroit que son prédécesseur l'AGC - 2,85 m au lieu de 2,95 m - mais un peu plus large que celui-ci en bas de caisse. Les problèmes commencent...
Luzarches - 12 décembre 2009 - L'arrivée du Francilien en Ile de France avait déjà révélé les non conformités latentes de l'infrastructure. Des corrections ont été apportées tant au niveau de la voie (reprise de la géométrie horizontale et verticale) que sur les quais, soit en profitant de leur rehaussement soit par rescellement et sciage des bordures. © transportrail
... mais contrairement à ce que certains vont se complaire à raconter, surtout dans un contexte marqué par le projet de réforme ferroivaire, ce n'est pas la faute de RFF : dit autrement, les quais n'ont pas commencé à se rapprocher de la voie en 1997 lorsqu'on a partagé la SNCF historique. Jadis, le service "Voies et Bâtiments" avait la responsabilité de l'entretien des installations ferroviaires, y compris du bâti, et ce bâti incluait les quais. La priorité d'alors était à la circulation des trains conduisant à privilégier la voie plus que le bâti. Résultat, au fil du temps, l'état des quais s'est dégradé avec en particulier des bordures qui se descellent et s'épanchent un peu trop près de la voie. Mais avec les trains d'alors, plutôt longs et étroits, l'impact était nul ou presque.
C'est une toute autre affaire avec les nouvelles générations de matériel roulant : l'Ile de France a déjà connu le sujet avec le Francilien. Le reste du réseau le découvre avec les nouveaux matériels TER... avec une situation globale de l'infrastructure souvent nettement moins facile à gérer qu'en région parisienne. L'état des quais de nombre de gares n'est pas glorieux et la géométrie de la voie ne l'est parfois pas plus. Ces nouveaux trains ne tolèrent pas ces dérives historiques et appellent donc une "remise à niveau" qui effectivement coûte cher.
Ce petit événement médiatique révèle donc une forme de cloisonnement du système ferroviaire : l'interaction entre le matériel roulant et l'infrastructure reste un point faible. Les directions de l'infrastructure et du matériel roulant exportent réciproquement leurs contraintes sur le voisin, et RFF reste encore à l'écart de ces sujets, et ce d'autant plus qu'il ne dispose pas d'une connaissance exhaustive de l'état du réseau : celle-ci devrait être en principe du ressort du "gestionnaire d'infrastructure délgué", SNCF Infra, qui peine à recoler les données de terrains. La France est d'ailleurs un des seuls pays européens à ne pas mettre à disposition des opérateurs le registre réglementaire des infrastructures et RFF porte en attendant la responsabilité de délivrer des attestations de compatibilité.
D'où la question conclusive : la réforme va-t-elle changer cette situation tout de même peu flatteuse quand on entend parler d'excellence ferroviaire ?
Et en guise d'épilogue : effectivement, pour comprendre le sujet, il faut un peu plus qu'une brève de 60 secondes dans un flash à la radio !
Le Régiolis débute sur Paris - Laon
Voici les images des premières circulations du Régiolis version bimode 6 caisses (B84500) sur la relation Paris - Laon où ce nouveau matériel va entraîner la disparition des rames tractées avec BB 67400.

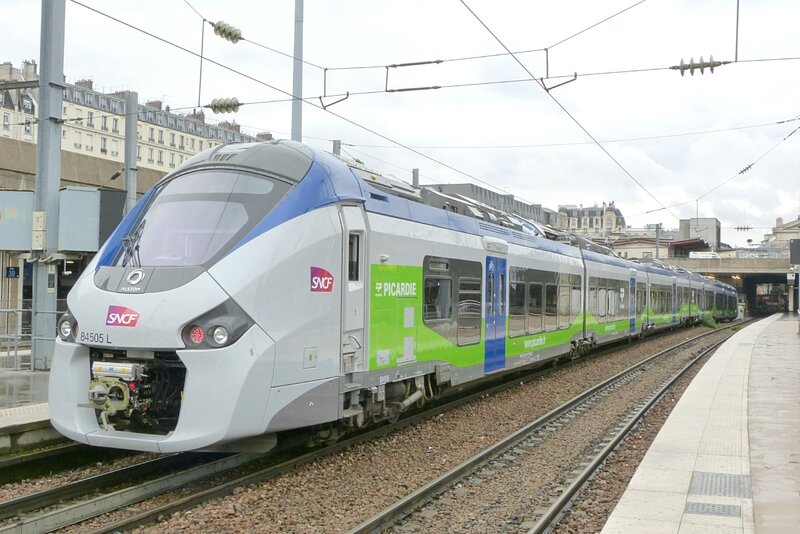

Paris Nord - 25 avril 2014 - Le TER en provenance de Laon entre en gare : il est assuré pour le première fois avec le B84505 aux couleurs de la Région Picardie. On note bien la césure au centre de la rame pour insérer deux bogies moteurs. © transportrail
Paris Nord - 25 avril 2014 - Le Régiolis dans sa version régionale comporte une porte par caisse. En deuxième position, on note une voiture aménagée avec un espace et un WC UFR. La sobre décoration picade rehausse la livrée de base de ce nouveau matériel en créant un certain rythme. © transportrail
Un rapide coup d'oeil à l'intérieur aboutit aux constats suivants :
- le siège a l'air plus robuste que celui du Régio2N
- les bagageries semblent suffisantes même à pleine charge, ce qui était le cas sur le TER visité
- l'espace aux épaules est de 10 cm inférieur à celui de l'AGC du fait des caisses plates et non plus galbées
- les plateformes sont correctement dimensionnées
- le freinage est silencieux, montrant qu'on a su évolué depuis l'affaire des semelles de l'AGC
- la capacité perdue pour l'accesibilité UFR est consiérable, de l'ordre de 24 places assises
- l'information dynamique des voyageurs fait de notables progrès avec des écrans TFT en plateforme qui donnent l'heure d'arrêt dans les gares du parcours
Ecran TFT donnant l'heure d'arrivée dans les gares du parcours. L'information dynamique fait un progrès significatif avec cette nouvelle génération de matériel et rejoint les standards des autres réseaux ferroviaires européens (Suisse, Pays Bas, Espagne...). © transportrail
Le Régiolis entre en service
C'est parti pour le Régiolis ! La SNCF a engagé ses premières rames issues de la nouvelle gamme d'Alstom dans 2 Régions et s'apprête à le faire dans une troisième
En Aquitaine, les Z51500, version électrique, sont d'abord engagées sur l'axe Bordeaux - Agen. Elles reprennent d'abord des prestations confiées jusqu'à présent aux Z2 série Z7300 et la poursuite des livraisons devrait avoir pour conséquence la fin des rames tractées sur les TER Aquitaine. Les BB9300 seront les premières "victimes" de cette mise en service. En Lorraine, les B84500, version bimode, font leurs premières armes sur l'axe Saint Dié - Epinal. Enfin, en Picardie, les B84500 devraient être engagés d'ici la fin de cette semaine, le 25 avril dit-on, sur Paris - Laon.
Paris - Clermont et Paris - Toulouse : nouveau matériel confirmé
Le président de la SNCF a confirmé l'intention de l'Etat d'introduire un nouveau matériel pour succéder aux voitures Corail sur les axes Paris - Limoges - Toulouse et Paris - Clermont Ferrand. Le délai annoncé apparaît extrêmement réduit puisque Guillaume Pépy évoquait 2 à 3 ans avant la mise en service. Cependant, les élus régionaux sont assez craintifs quant aux solutions proposées. Officiellement, l'Etat charge la SNCF de lancer un nouvel appel d'offres pour du matériel Grandes Lignes, laissant libre cours aux compétiteurs de proposer une automotrice ou une trame tractée. La solution à 2 niveaux serait vraisembablement écartée, le gabarit n'étant pas suffisant sur l'axe Paris - Toulouse.
Dans les coulisses, on sait notamment qu'Alstom essaie de placer une nouvelle déclinaison du Régiolis / Coradia Liner dont une version à 10 voitures pourrait disposer d'une capacité de plus de 400 places, c'est à dire l'équivalent de 7 voitures Corail. Sondées par Alstom, les Régions s'étaient montrées réservées sur le niveau de prestations offertes et sur le risque à terme de renoncement au statut national de ces lignes.
Dans notre dossier IC220, transportrail vous présente son argumentaire en faveur d'une automotrice.
